整车控制器VCU电路板实训台

作者：发布时间：2024-03-08 点击：

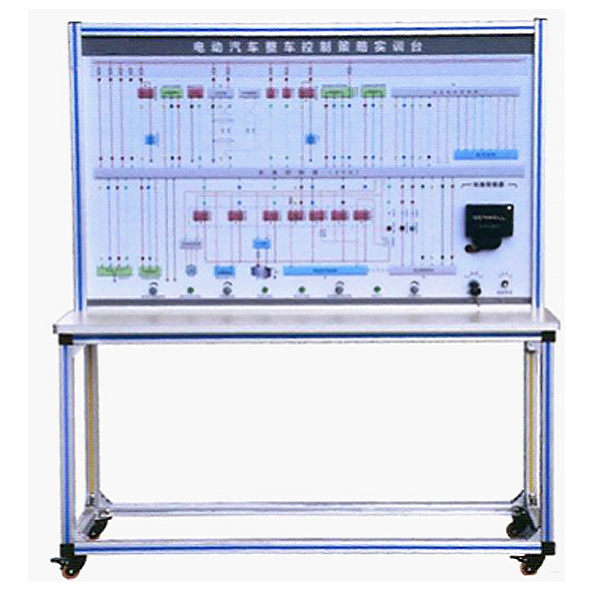

整车控制器VCU电子回路板实训台,雨刮器实训台

一、设备简介
选用纯电动汽车整车控制系统原理为基础制作的实训实训台架，可完成纯电动汽车整车控制系统相关的实训实训内容，纯电动汽车整车控制系统教学板可与系统实物硬件平台连接使用。适合于各类院校对纯电动汽车整车控制系统等课程理论和维修实训的拆卸装配与维护、结构与原理认知、系统实操、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1.纯电动汽车整车控制系统教学板与系统实物硬件平台连接使用，展示整车控制系统的结构与原理、动态演示整车控制系统作业过程。
2.纯电动汽车整车控制系统教学板,含有整车控制器VCU及控制系统的电子回路图板与结构原理图。
3.装配备有诊断座连接口，可连接专用或通用型汽车解码器，对电控系统实行读取故障码、清除故障码、读取数据流等自诊断功能。
4.操作面板应用4mm厚铝塑板，立式装配操作面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认知和解析系统的作业原理。
5.操作面板上装配备有检测端子、可直接在操作面板上检测系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
6.装配故障模仿系统，能完成低压电子回路系统故障设定及诊断排除，可设定常见故障的设定及考核故障点15个。
7.设备框体结构应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，方便移动。

整车控制器VCU电子回路板实训台,雨刮器实训台

一、设备简介
该设备应用汽车智能雨刮系统实物为基础，充分展示汽车智能雨刮系统的构成结构和作业过程。
适用于学校对汽车智能雨刮系统课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车智能雨刮系统，充分展示汽车智能雨刮和清洗系统的构成结构。
2.操纵结合开关的雨刮和清洗档，可执行间歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系统的功能，真实演示汽车雨刮系统的作业过程。
3.模仿下雨工况,真实演示汽车智能雨刮系统的作业过程。
4.示教板操作面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；学校学员可直观对照电子回路图和实物，认知和解析汽车雨刮和清洗系统的作业原理。
5.示教板操作面板上装配备有检测端子，可直接在操作面板上检测汽车雨刮和清洗系统各电子回路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，方便放置图纸文档实训指导书、轻型检测仪表器具等。
7.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流转换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
