一、概述
在中大型船舶系统中，航行信号灯系统是船舶安全航行条件的重要构成部分，也是保证船舶在夜间安全航行的重要照明系统，船舶在夜间航行时需要表明船舶位置及作业状态，因此保证船舶航行信号灯系统的正常运行非常重要。“船舶航行信号灯系统实训装置”是按照职业院校开设的《船舶电气设备》、《船舶电工实操技能（中级）》、《船舶电工》及《船舶照明》等课程而研制的。该装置可作为船舶类学校的船舶水手与机工、船舶电气、船舶机电等专业的实训设备，也可作为船舶轮机员、船舶职工、船员培训机构的培训设备。

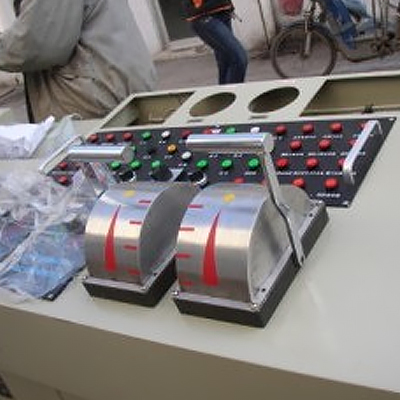

船舶航行信号灯系统实训装置
二、船舶航行信号灯系统实训装置设备特点
1. 系统由船舶航行灯控制台及灯具装配平台构成，航行信号灯控制台参照船舶机舱集控台结构形状设计，装配备有航行信号灯电源、灯具控制器、指示灯、故障报警器等部件；灯具装配平台参照船体灯具装配规定特殊设计，可按船舶航行信号灯装配规范方便地装配各种航行信号灯，非常接近实际船舶的航行信号灯系统。
2. 船舶航行信号灯系统所用的主要器件均应用真实器件。
3. 各种航行灯、信号灯既可单独实行装配、接线、调节测试，也可结合成系统实行装配、接线、调节测试，学员经过实训能很好地掌控把握各种航行灯、信号灯及闪光灯的实操方法（装配、接线、调光、试灯）、航行信号灯控制器的调节测试、试灯板的调节测试及各灯具的控制线路、报警线路的接线与调节测试等技能，完全能满足不一样层次的实训需要。
4. 航行信号灯系统可设定航行信号灯系统电源故障、航行灯系统电源不能转换、调光电子回路不能正常调光、试灯功能故障、声光报警功能故障、航行信号灯控制故障等多种类型的电气故障，学员经过调节测试查找故障，然后排除故障，有利于提升学员对船舶航行信号灯系统常见故障的检修能力。

船舶航行信号灯系统实训装置,机构动作解析实训装置

该实训台是为机械机构新设备，系将机架改为四个小台架，每个小台架上可装配3个测量试验机构，可安排四组学员同时做实训。
实训内容:
1.平面机构构成原理的拼接组装及拟真设计实训;
2.实训方案设计;
3.平面机构动作功能数据测量试验解析实训。
主要技术特点:
1.可安排四组学员同时做实训，每组可测量试验3个不一样机构，一共有12个试验机构。
2.虚拟拟真教学系统
机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实训内容包括防止上下肢触及危险区的安全距离实训（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实训过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实训，***终一步为正确做法。
B、机械安全保护装置实训分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实训，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、设备清单（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。装配位置有蓝色闪烁框体结构提醒，实训流程：选用安全护栏并装配、选用安全连锁开关（或选用安全光幕、安全垫、安全激光扫描仪）并装配、选用安全控制器并装配至电气控制箱式模型块、选用安全继电器并装配至电气控制箱式模型块、点击电气控制箱式模型块上的启动按钮。若进入危险区域时，系统将提醒报警音，而且机械对象停止作业，选用电气控制箱式模型块上的复位按钮可停止。
