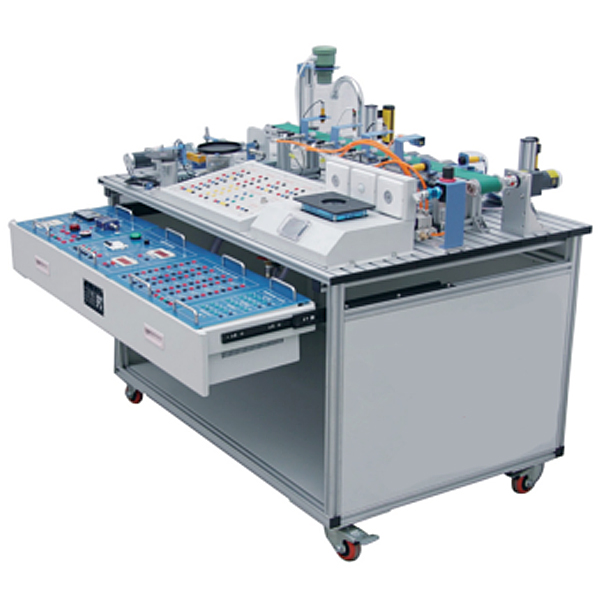

工业传感器应用技术实验装置

装置将工业传感器、工业模型有机集合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学员能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检测技术的****。

二、装置配备

(一)电源及仪表箱式挂件

1.交流AC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压表：测量范围0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处置整理及连接口箱式挂件

1.传感器信号转换电子回路

2.电磁阀/电动机驱动电子回路

(三)变送器箱式挂件

1.电荷放大器

测量范围：102pc、103pc两档可调，**输出电压：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量范围：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

工业传感器应用技术实训装置,曝气机原理实训台

一、实训目的：
活性污泥法处置整理过程中曝气设备的作用是使空气、活性污泥和污染物三者充分混合，使活性污泥处于悬浮状态，促使氧气从气相转移到液相，从液相转移到活性污泥上，保证微生物有足够的氧实行物质代谢。由于氧的供应是保证生化处置整理过程正常实行的主要因素之一，--工程设计人员和实操管理人员常需经过实训测量氧的总传递系数KLa、评价曝气设备的供氧能力和动力效率。
经过本实训希望达到下述目的：
1、 掌控把握测量曝气设备的氧总传递系数和充氧能力的方法；
2、 掌控把握测量修正系数a、b的方法；
3、理解各种测量试验方法和数据整理方法的特点。
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：50L/h
3、设计进、出水水质：
进水：BOD5 150～300mg/L 出水：15～30 mg/L
进水：COD 250～500mg/L 出水：25～40 mg/L
进水：SS 80～150mg/L 出水：10～15 mg/L
进水：pH 6～9 出水：6～9
4、曝气池 DN=400 H=500 总高为700
5、装置总尺寸：700mm×500mm×1200 mm
6、作业电源：AC220V±10%、50Hz，一相三线制，功率300W，安全保护：设定有接地保护、漏电保护、过流保护
