垂直轴风力并网发电实验装置

作者：发布时间：2024-02-21 点击：

垂直轴风力并网发电实训装置,化工仪表示教实训台

一、系统基础介绍

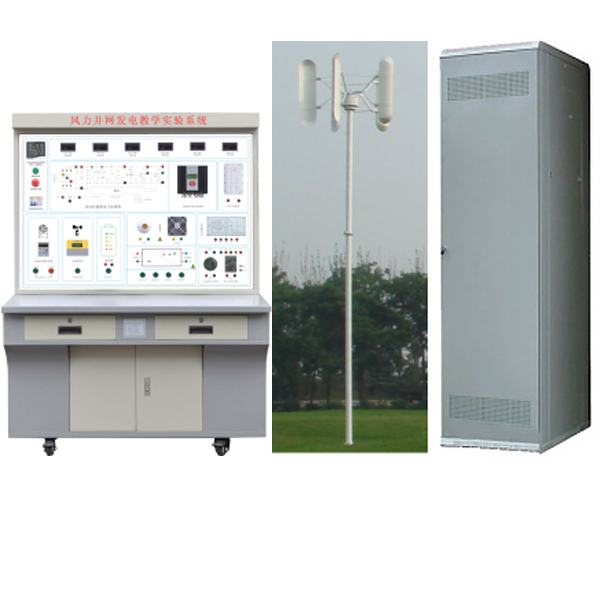

2KW风力发电教学实训系统是一套符合风力发电专业和实际风电专业教学要求的风力发电系统，以满足学员教学实训要求，教学实训内容的要求并具一定的特色。系统由室外风力发电动机、叶片、塔架，室外防雷箱，并网控制器，并网逆变器，控制柜等构成，系统能实行并网发电全过程实训，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想设备。
二、运行技术功能数据
2、1、风力发电技术条件（一相输出）
◆风轮直径2.4m
◆叶片材料增强玻璃钢
◆叶片数量5
◆规格限定转速50r/min
◆规格限定风速14m/s
◆启动风速2.5m/s
◆作业风速3-25(m/s)
◆安全风速40m/s
◆发电动机类型永磁三相交流AC发电动机
◆规格限定功率2KW
◆**功率2.5KW
◆规格限定电压220VAC
◆塔杆高度12m
◆塔杆类型液压塔架

垂直轴风力并网发电实训装置,化工仪表示教实训台

设备功能：
热工类测量仪表器具示教板，分为温度测量示教板；压力测量示教板；相对湿度测量示教板；流量测量示教板。
各测量挂板均以实物加某些传感器的放大剖面制作而成。因为测量仪表器具众多，挂板只是选用了设定有代表性的、经典型的、常用的仪表及传感仪表器具。
主要配备：
流量测量仪表示教板
1、流量测量仪表有毕托管、差压式流量计、转子流量计、蜗轮流量计和其他计量器具等多种类型
2、本示教板由毕托管、孔板、喷嘴、文丘里管流量计、转子流量计、涡轮流量计和量杯、天平等实物模型构成，各种仪表的结构和原理均清晰可见.
温度测量仪示教板
1、温度测量仪表有膨胀式温度计、热电偶温度计和电阻温度计等多种类型。
2、本示教板由液体玻璃管温度计、双金属片温度计、热能电敏温度计、铜电阻温度计和多种热电偶等实物或模型构成，并在每类仪表下面画有材料和适用温度范围的表格和彩色有机玻璃制作的作业原理图。
湿度测量仪示教板
1、相对湿度测量计仪表主要有干湿球温度计和毛发湿度计等类型。
2、本示教板由普通干湿温度计、通风干湿球温度计、热电偶干湿球温度计和指针式毛发湿度计、自记式毛发温度计等实物或模型构成，有些仪表和模型还可动态演示。
