医疗电子自动化设计实训装置

作者：发布时间：2024-02-18 点击：

医疗电子自动化设计实训装置,客车电控空气悬挂实训装置

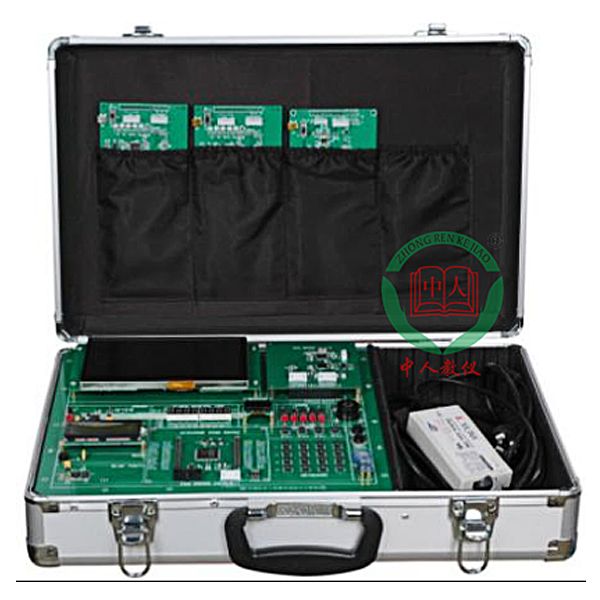

1.平台简介
医疗电子自动化设计实训平台基于Xilinx的Spartan3E-XC3S250E的实训教学平台，该设备主要面向在校生物医学工程、电子、计算机数据等专业高年级本科生和研究生。
该实训平台可以完成常规的人体生理功能数据监测，如心电、血氧、体温、呼吸、无创血压和有创血压。除此之外，该实训平台还包括丰富的外设，包括7寸800*480分辨率触摸屏、OLED12864显露模型块、LCD1602显露模型块、七段数码管、单独按键、LED、矩阵键盘、拨位开关等。
由于平台上包括了蓝牙模型块，学员就可以基于Android手机研发一些APP，与平台上的各种模型块实行交互，方便实行家用和便携式的医疗设备研发。
医疗电子自动化设计实训平台配套的人体生理功能数据监测系统，可以用于监测心电、血氧、体温、血压和呼吸五大人体生理功能数据，该监测系统经过拓展板与医疗电子自动化设计实训平台连接，由于拓展板是开放的，因此后续还可以制作更多的拓展板。
2.实训平台规格
1、7寸屏幕分辨率：800*480，电容触摸屏；
2、心电信号测量范围：30~350BPM，精度为±2BPM；
3、血氧信号测量范围：0~100%，分辨率1%，精度2%（70%-100%），3%（40-69%），脉搏次数：20-250次/分；
4、温度信号测温范围：-25℃~+45℃，精度为±0.1℃；
5、呼吸率范围：0-60BPM
6、收缩压范围：60mmHg-240mmHg、平均压范围：40mmHg-210mmHg、舒张压范围：30mmHg-190mmHg
7、机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。

医疗电子自动化设计实训装置,客车电控空气悬挂实训装置

一、设备简介
该设备应用大客车空气悬架系统为基础，充分展示大客车空气悬架的构成结构和作业过程。
适用于学校对空气悬架的课程理论和维修实训的教学需要。

二、功能特点
1.真实可运行的大客车空气悬架系统，充分展示大客车空气悬架系统的构成结构。
2.操纵高度控制开关或调节随意悬架高度，空气悬架ECU控制压缩机、高度控制电磁阀、悬架减震器硬度控制器等执行元件作业，完成对空气悬架高度和减震器硬度的调节，真实演示汽车空气悬架系统的作业过程。
3.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车空气悬架系统的作业原理。
4.实训台操作面板上装配备有检测端子，可直接在操作面板上检测空气悬架系统各电子回路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台操作面板上装配备有故障指示灯和诊断座，可经过短接线闪烁故障码来完成系统的自诊断功能。
6.实训台底座应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
