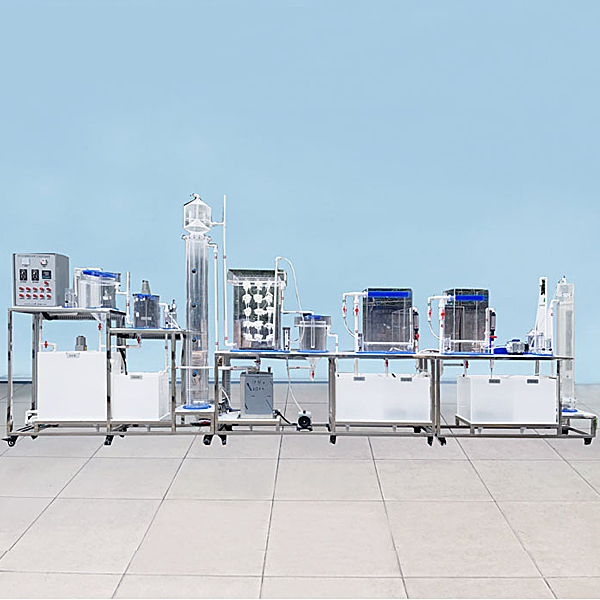

制药废水处理基本工艺流程实验装置

作者：发布时间：2024-02-02 点击：

制药废水处置整理基础工艺流程实训装置,停车场管理实训台

一、实训目的：
为了理解制药废水中常用的单元实操技术，掌控把握由这些单元实操构成的处置整理流程，查看废水、污泥和空气在处置整理过程中的举动，特别为制药废水处置整理专业科研及教学研制的实训装置。整套装置由可编程序时间控制器对其废水的流入、加药、曝气、反冲洗、排放、排污等实行自动控制。每个设备间均有取样口，对其每一段的处置整理效果实行监测，整套设备连接使用也可分开单独使用。具体作业流程如下：
二、主要技术功能数据参考规格及功能数据：
1、环境温度5℃～40℃；
2、处置整理水量10～20L/h；
3、设计进、出水水质：
设计进水水质：COD：10000～15000mg/L，设计出水水质：COD≤300 mg/L，
设计进水水质：BOD5：5000～7000 mg/L，设计出水水质：BOD5：180～220 mg/L，
设计进水水质：SS：2000～2300 mg/L，设计出水水质：pH＝6.5～8.5。
设计进水水质：pH＝6.5～8.5；
4、装置外观总尺寸：长×宽×高=5800mm×500mm×1700mm
5、作业电源：AC220V±10%、50Hz，一相三线制，功率1500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，600×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，400×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调节速度器1只）
4、初沉池、透明有机玻璃材料、壁厚7mm， Ø 250×300mm；
5、混合调节池、透明有机玻璃材料、壁厚7mm， Ø 250×300mm；
6、UASB升流式厌氧污泥床、透明有机玻璃材料、壁厚10mm，Ø 200×2000mm；带三相分离器、
不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（**扬程10m、规格限定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1个；

制药废水处置整理基础工艺流程实训装置,停车场管理实训台

一、基础介绍
感应式IC卡停车场系统应用感应IC卡读卡技术，将射频卡技术、自动挡车道闸、车辆感应技术、工业控制技术等先进、成熟的技术包括在系统中。
二、特点
1.系统含有实际工程中的自动道闸、车辆检测器、入口控制机、出口控制机、停车场管理系统、临时卡计费器、图像系统；2.系统收费有IC卡方法，或纸票方法。
三、技术功能数据
1.系统作业电压：一相三线220V±5%50Hz
2.整机容量（KV）：＜3.5kVA
2.外观尺寸：约1668mm×805mm×1484mm
4.安全保护：设定有漏电自动保护装置
四、实训内容
1.系统各构成器件作业原理介绍
2.系统实操
3.入门控制
4.出门控制
5.系统情景模仿
五、基础配备
1.停车场系统模仿屏（铁质双层亚光密纹喷塑结构）
(1)交流AC电源提供交流AC电源：一相交流AC电220V50Hz(2)模仿停车场系统(3)停车场管理系统结构图
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火烧、防水浸、耐磨损高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设定有两个大抽屉、柜门，用于放置工量具、存放挂件及图纸文档实训指导书等。桌面用于装配电源控制屏并提供一个宽敞舒适的作业台面。实训桌还设定有四个万向轮和四个固定调节机构，方便移动和固定，有利于实训室的布置。
