三管传热综合实训装置

作者：发布时间：2024-01-14 点击：

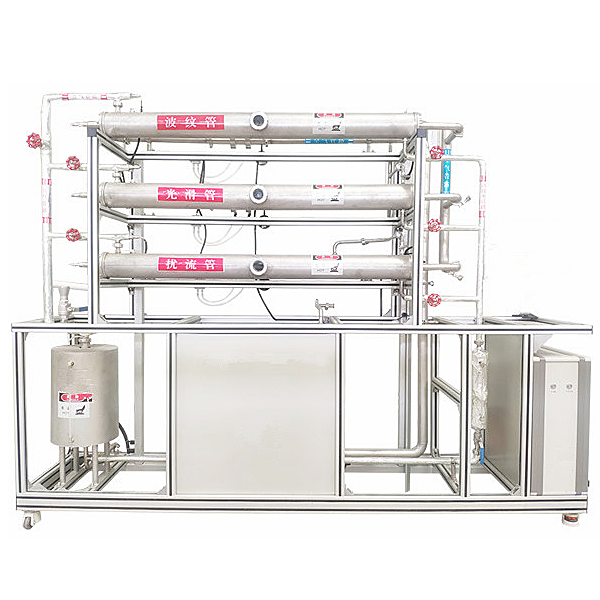

三管传热综合实训装置,平面机构动作设计解析实训台

装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实训室的概念。
2、设备整体为自行式框体结构结构，并装配备有禁锢脚，方便系统的拆卸检修和搬运。
3、本给热系数测量实训装置以空气和水蒸汽为介质，应用水蒸汽-空气换热体系，数据测量准确，实训效果理想，自动化程度高。
4、整套实训装置可按照用户要求，选用应用光滑管与强化换热管，实行两种换热形式的效果对照。
5、应用工业化自动蒸汽发生器提供蒸汽源，冷凝液可回收，蒸汽发生器几乎无须补水。实操简洁、方便，更为安全。
6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。
7、整套系统应用标准工业仪表控制系统，可实行化工原理实训，也是过程自动化及化工检测仪表实训的良好平台。
装置功能
1、检验圆形直管内强化对流给热的经验关联式(Dittus-Boelter关联式)；
2、测量管外蒸气冷凝给热系数与总传热系数，与管内给热系数对比；
3、测量波纹管强化传热系数，与光滑管对比；
4、查看扰流管传热状况与光滑管对比
5、查看解析管外蒸气冷凝状况，区别滴状冷凝和膜状冷凝；
6、冷凝液可循环回收，蒸汽发生器几乎无须补蒸馏水；
7、蒸汽发生器设计有安全水封，消除安全阀经常失灵带来的安全隐患；
8、全触摸包括化控制，高平稳数据传输，硬件加密。

三管传热综合实训装置,平面机构动作设计解析实训台

该实训台能良好地完成从机构动作方案创新设计、拟真、拼接组装到动作功能数据测量试验解析全过程。可培养学员对机构动作方案的创新设计，并自己动手搭接机构，研究机构的动作功能数据，是培养学员掌控把握测量试验解析和实践动手能力的综合实训台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实训，是构建开放性创新型实训室的重要设备之一。
实训内容
1、平面机构构成原理的拼接组装及拟真设计实训
2、平面机构动作功能数据测量试验解析实训
3、计算机数据系统虚拟实训
实训内容
平面机构构成原理的拼接组装及拟真设计实训
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速动作-等加快速度等减慢速度动作规律凸轮机构
（4）简谐动作规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）
