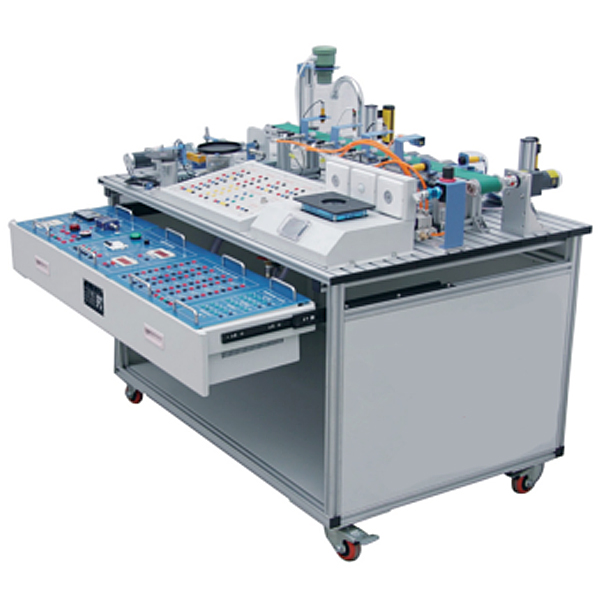

工业传感器应用实验台

装置将工业传感器、工业模型有机集合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学员能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检测技术的最新技术。

二、装置配备

(一)电源及仪表箱式挂件

1.交流AC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压表：测量范围0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处置整理及连接口箱式挂件

1.传感器信号转换电子回路

2.电磁阀/电动机驱动电子回路

(三)变送器箱式挂件

1.电荷放大器

测量范围：102pc、103pc两档可调，最大输出电压：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量范围：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

应用24位A/D转换器，双5位高亮度红色LED显露，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直线DC减慢速度电动机，转速：20rpm/分，电源DC24V

2.电磁阀：二位五通

工业传感器应用实训台,公差协作陈列实训台

一、基础介绍：

《公差协作》陈列柜是机械零件设计图样上的一项重要技术要求是机械设备的静态和动态几何精度的重要构成部分。--科学技术的发展和生产水平的提升，对机械设备的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。

二、技术规格：

1、本陈列柜共分六个单体陈列柜构成，陈列柜体外观尺寸：1200×400×1900mm（长×宽×高）。

2、柜体应用SPCC冷扎板焊接而成，表面应用中温磷化喷塑制作，柜体刚性好。柜内陈列操作面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外观美观大方，经久耐用。

3、柜背设定有对开门，有利维护设备和方便维修。

4、柜下部设定有柜箱，方便存放单个模型、实训箱及相关实训文档。

5、柜底装备有万向轮，方便移动，符合人机工程要求。

6、模型材料应用实物、亚克力有机板与工程塑料制造。
