整车电路系统实验装置

作者：发布时间：2023-12-30 点击：

整车电子回路系统实训装置,热水管网模仿演示实训装置

一、设备简介

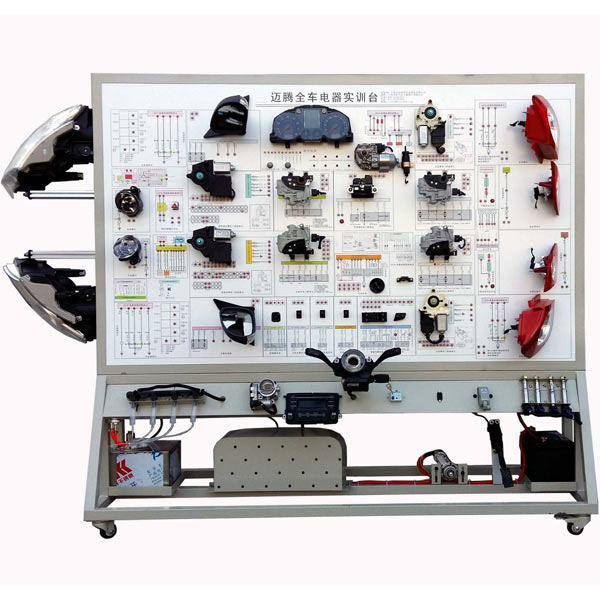

该设备应用整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的构成结构和作业过程。
适用于学校对整车电器课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的构成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的作业过程。
2.设备操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车整车电器各系统的作业原理。
3.示教板操作面板上装配备有检测端子，可直接在操作面板上检测汽车整车电器各系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备操作面板上装配备有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、结合仪表、舒适系统单元等实行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测量试验、功能数据设定、波动线解析、钥匙匹配等自诊断功能。
5.设备操作面板部分应用操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

整车电子回路系统实训装置,热水管网模仿演示实训装置

技术功能数据：
1、输入电源：一相AC220V±10% 50Hz，功率120W。
2、水泵功能数据：流量：20L/min ，扬程：12m，功率：120W。
3、流量计测量范围：16-160L/h,测压管高度1600mm。
4、外观尺寸：1800×500×2300mm，外观为不锈钢可移动支撑架，带双刹车轮。
5、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础介绍：湿式报警系统基础介绍
2、设备认知：设定有最佳视角、设备详情（显露该设备的介绍或功能数据）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
3、原理展示：展示湿式报警系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部水流。配备练习模型块（内置4道选用题，选用正确与错误均有提醒）
4、设计布置：设定有选用题、计算题，每题均有计分，提供并上交后显露正确答案与得分
B、气体灭火系统
1、系统基础介绍：气体灭火系统基础介绍
2、设备认知：设定有最佳视角、设备详情（显露该设备的介绍或功能数据）、练习（内置8道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选用阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部气体。配备练习模型块（内置3道选用题，选用正确与错误均有提醒）
4、设计布置：设定有6道选用题，每题均有计分，提供并上交后显露正确答案与得分
