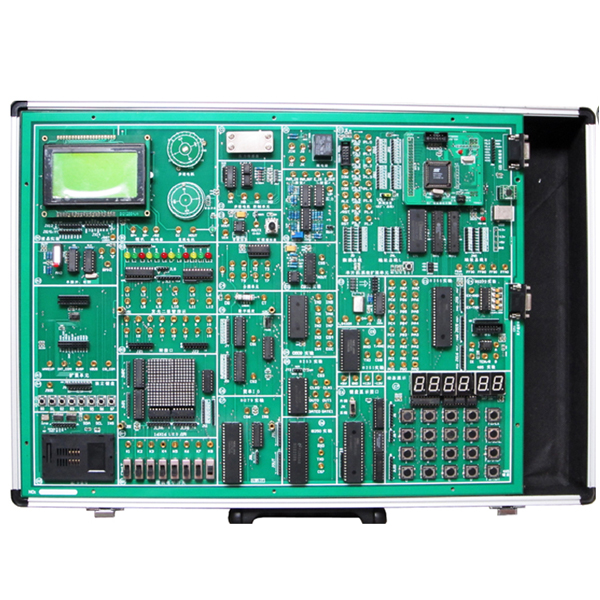

单片机开发实验装置

本系统是《MCS-51单片机原理与连接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实训设备。以小系统、多功能、易拓展为设计思想，主板以《51系列单片机实训指导书》基础实训为主，多加地址总线、数据总线、控制总线引出和拓展单元（区），这样学校可以从需要出发，选配各种拓展模型块，为各类院校的教学实训、课程设计、毕业设计提供了良好的实训研发环境，也是科研、研发作业者的得力助手。

二、系统构成：

1.硬件：

（1）研发系统构成：单片机拟真连接口（拟真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电子回路，开放式6位动态数码管显露电子回路.

（2）输入/ 输出：128*64 LCD图文电子回路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电子回路，排针∕锁紧孔转连接口、16*16 LED点阵电子回路，音频功放，0～5V可调模仿量，PWM电子回路、射极跟随器，ISP在线下载连接口，打印口，用户串行连接口。

（3）常用连接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直线DC电动机、步进电动机、压力传感器、继电器等；

（5）拓展单元连接口：提供总线连接口，可自行拓展设计或选配我公司各种拓展模型块。

2.系统：系统配备2000/xp等实操平台的单片机拟真调节测试系统，支持汇编、C51语言编译、调节测试；单片机在线下载系统等。

3.电源：系统内置高功能直线DC稳压电源。

4.机箱：系统配备轻便铝制箱子作为实训仪机箱。

单片机研发实训装置,平面机构动作设计解析测量试验实训台

该实训台能良好地完成从机构动作方案创新设计、拟真、拼接组装到动作功能数据测量试验解析全过程。可培养学员对机构动作方案的创新设计，并自己动手搭接机构，研究机构的动作功能数据，是培养学员掌控把握测量试验解析和实践动手能力的综合实训台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实训，是构建开放性创新型实训室的重要设备之一。
实训内容
1、平面机构构成原理的拼接组装及拟真设计实训
2、平面机构动作功能数据测量试验解析实训
3、计算机数据系统虚拟实训
实训内容
平面机构构成原理的拼接组装及拟真设计实训
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速动作-等加快速度等减慢速度动作规律凸轮机构
（4）简谐动作规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）
