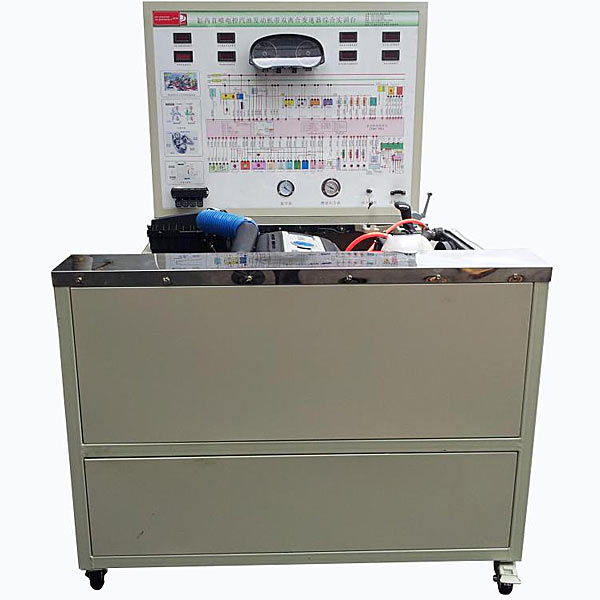

直喷发动机+双离合器变速器综合实验装置

作者：发布时间：2023-12-24 点击：

直喷发动机+双离合器变速器综合实训装置,机械速度波动测量试验实训台

一、设备简介
应用电控发动机与双离合器自动变速器为基础，对发动机可实行起动、加快速度、减慢速度等工况的实践实操，对双离合器自动变速器可实行档位显露、空档起动、前进档及倒档运行等工况实践实操并做失速实训。可真实展示电控汽油发动机和双离合器自动变速器构成结构和作业过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和双离合器自动变速器课程理论和维修实训的教学需要。

二、功能特点
1.真实可运行的电控汽油发动机和双离合器自动变速器，充分展示电控发动机与双离合器自动变速器的构成结构和作业过程。
2. 实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和电控汽油发动机与双离合器自动变速器实物，认知和解析控制系统的作业原理。
3.实训台操作面板上装配备有汽车仪表、燃油压力表、真空压力表，可就地实时显露发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等功能数据改变。
4.实训台操作面板上装配备有检测端子、可直接在操作面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台装配备有诊断座，可连接专用或通用型汽车解码器，对发动机和自动变速器电控系统实行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测量试验、功能数据设定、波动线解析等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加快速度减慢速度。
7.实训台配备有限制动作系统(限制动作踏板、限制动作总泵、限制动作分泵、限制动作盘)，可对输出轴实行自动变速器的失速实训，检测发动机及自动变速器的动力功能数据。
8.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等装配保护装置。
9.设备检测操作面板正前方底座上配备有20cm的钢制台面，方便放置图纸文档实训指导书、检测仪表器具等。

直喷发动机+双离合器变速器综合实训装置,机械速度波动测量试验实训台

本实训台是以电动机驱动的含有带传动，曲柄滑块机构的作业机在内的机械系统用于机械原理课程中机械的平稳运行状态下机械的周期性速度波动及其调节课程中的实训装置。运用传感器、计算机数据等先进的实训技术手段实行实训实操,实训掌控把握现代化的实训测量试验手段和方法增强工程实践能力。
实训内容内容:
1.机械速度波动测量试验拟真实训:
查看机械的速度波动情况，求解系统运行的不平均性。调节电动机转速，查看不一样转速下的速度波动情况,实验测试与拟真弯曲线对比。
2.机械速度波动调节实训:
改变飞轮大小，查看机械速度波动改变情况，并与课程理论计算结果实行对比解析。
主要技术特点:
1.曲柄滑块机构实训台应用了特制的曲轴和连杆，构思严密，设计精巧，能保证构成实训台的各个动作构件有良好的协作间隙，外观美观，实操方便，使用寿命长。
2.该实训台由机座、直线DC调节速度电动机，皮带传动装置和曲柄滑块机构等主要零部件构成。曲轴一-端装备有角位移传感器，另-端装备有飞轮。
3.该实训台配备有大小飞轮各-件，供测量试验实训用，显露不一样飞轮质量的调节速度效果。
4.主控制系统应用56通道单端输入，28通道双端输入，12位精度，1 M收集频率与计算机数据应用串行口联机使用。
5.使用专用系统，能迅速准确处置整理、解析数据，测绘及打印实验测试弯曲线;不配计算机数据时可运用液晶屏操作面板窗口显露的数据，计算，解析，测绘制作弯曲线。
