汽车起动系统示教实训装置

作者：发布时间：2023-12-23 点击：

汽车起动系统示教实训装置,液压泵阀拆卸装配实训装置

一、设备简介

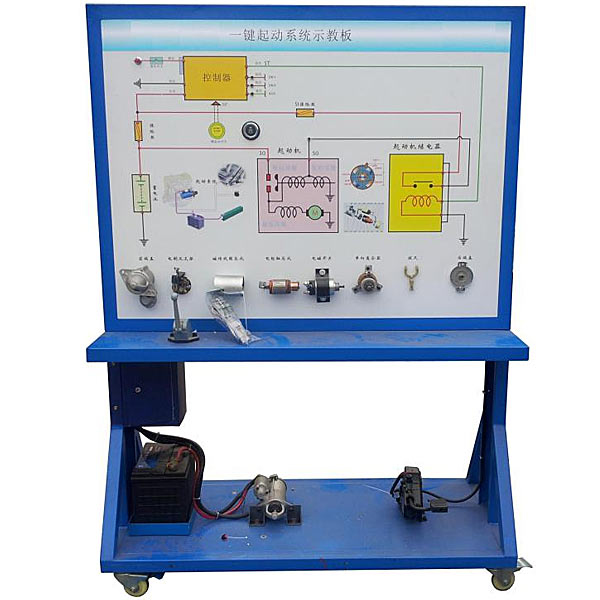

设备应用汽车起动系统实物为基础，充分展示汽车起动系统的构成结构和作业过程。
适用于学校对汽车起动系统课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的起动系统，充分展示汽车起动系统的构成结构。
2.操纵起动开关，起动马达作业，真实演示汽车起动系统的作业过程。经过操作面板上的电流表、电压表可查看起动过程中启动电流和蓄电池电压的改变过程。
3.操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车起动系统的作业原理。
4.示教板操作面板上装配备有起动机总成分解部件，可直观认知起动机的构成结构。
5.示教板操作面板上装配备有检测端子，可直接在操作面板上检测汽车起动系统各电子回路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，方便放置图纸文档实训指导书、轻型检测仪表器具等。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

汽车起动系统示教实训装置,液压泵阀拆卸装配实训装置

1.交流AC电源：一相AC 2200 V±10% 50Hz；
2.相对温度：-10～50℃；
3.相对湿度：＜85%（25℃）
4.外观尺寸：约1400mm×700mm×820mm；
5.整机功耗：≤1.0 kVA；
6.安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训导线
功能特点
1.可以对工业液压元件实行拆卸装配实训。
2.为减小拆卸装配时的碰撞而引起的噪音，在台面上铺设定有防静电皮垫。
3.台面上还设定有小元件盒，以防止零件的丢失。
4.设计了一块拆卸装配垫块防止拆卸装配时损坏桌面。
5.设定有抽屉、机床台灯、交流AC电源插头座。
6.实训桌应用金属框体结构制作，表面为双层亚光密纹喷塑工艺处置整理，配套两张实训椅。
配备表单：
1、实训台1台
2、齿轮泵（BB-B6 1台）
3、直动式溢流阀（P-B10 1只）
4、先导式溢流阀（Y-10B 1只）
5、减压阀（DR10-4-5X10Y 1只）
6、节流阀（DVP6 1只）
7、调节速度阀（2FRM5-31B/15QB 1只）
8、液控单向阀（SV10PA1-30 1只）
