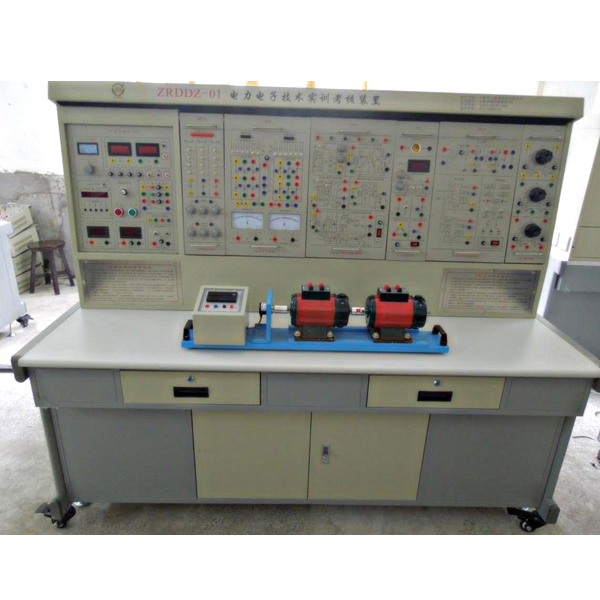

电力电子技术实训装置

本装置是按照《维修电工（高级）》（中国劳动社会保障出版社出版）培训教学资料及实训指导书中关于电力电子与电气传动部分的技能培训要求，吸收国内同类设备的优点，充分考虑了实训室的现状和发展趋势，对原“电力电子技术及电动机控制实训装置”在外观、功能上实行优化结合，精心研制而成。

二、适用范围

不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直线DC调节速度系统》、《交流AC调节速度系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训内容，还可以用于对从业人员实行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

三、技术功能

1.输入电源：三相四线～380V±10%50Hz

2.作业环境：环境温度范围为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量（KV）：＜1.5kVA

4.外观尺寸：175cm×70cm×152cm

三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直线DC调节速度”、“交流AC调节速度”、“电动机控制”、“电力拖动自动控制系统”及“控制课程理论”等专业课程所要求的实训实训内容。
四、技术功能
1、输入电源:三相四线(或三相五线380V±10％50HZ)
2、作业环境:温度-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：175×72×162cm

五、装置的基础配备

1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质操作面板）

（1）交流AC电源（均带有过流保护措施）

提供交流AC电源：三相交流AC电380V/5A

电力电子技术实训装置,机械传动结合实训台

一、设备基础介绍
该实训台用于高等学校机械类专业开设“机械系统传动方案创新结合设计解析实训”，以培养学员综合设计能力、创新能力和工程实践能力为基础价值取向的新型现代实训设备。该实训台运用全新的创新设计理念，将机械传动装置分成若干模型块，可按照实训教学要求，实行多样化选用、拼接组装和测量试验，变型功能强，是智能化的综合性实训设备。
二、机械创新结合实训平台实训内容:
1、机械系统传动方案设计 2、机械系统拼接组装实训 3、机械系统动作解析 4、机械系统创新结合的解析
三、实训内容
1、机械系统传动方案设计：（1）传动类型的选用（2）传动顺序的安排（3）传动比的分配（4）特性功能数据的计算
2、机械系统拼接组装实训：
（1）经典型单级机械传动传动方案拼接组装实训：V 带传动 滚子链传动 圆柱齿轮传动 圆锥齿轮传动、蜗杆蜗轮（上置式）传动 蜗杆蜗轮（下置式）传动、槽轮机构传动 单十字万向联轴器传动
（2）经典型多级机械传动传动方案拼接组装实训：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）经典型多级机械传动传动方案结合及创新实训：锥齿轮—变速器—链—槽轮结合传动、变速器—带结合传动、链—槽轮结合传动、带—链—槽轮结合传动、锥齿轮—槽轮—带结合传动、锥齿轮—槽轮—链结合传动、带—槽轮结合传动、链—槽轮结合传动等。
3、机械系统动作解析：机械传动原理与特点解析、机械系统平稳运行条件解析
4、机械系统创新结合的解析：对比解析不一样结合传动的特点
