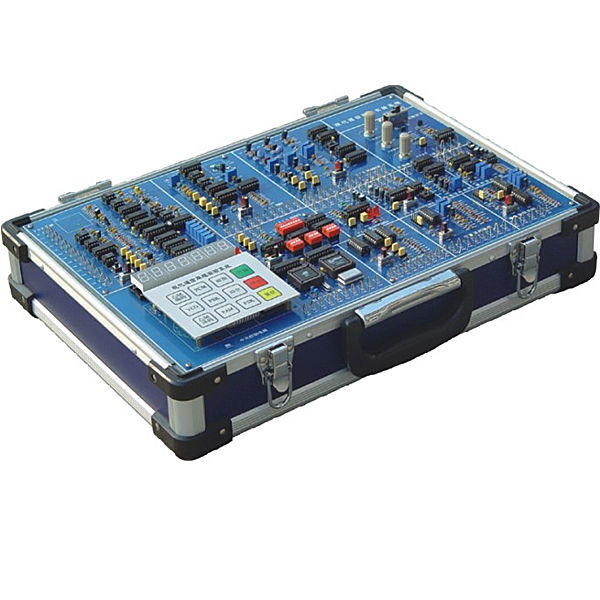

通信系统原理综合实验台

一、主要功能构成

1、提供直线DC稳压电源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。

2、CPU微处置整理器及电子回路连接口构成系统的总控制器

3、8位数码管用于显露系统的实训状态和结果

4、16个按键的薄膜键盘用于设定信号和实训方法

5、用CPLD设计的多种数字信号产生电子回路

6、帧同步信号识别提取电子回路

7、伪随机码、特殊码产生电子回路

8、低频正弦波信号发生器

9、CPU微处置整理器及电子回路连接口

10、抽样定理和脉冲调幅(PAM)电子回路模型块

11、脉冲编码调制(PCM)电子回路模型块

12、增量调制(M)编译码电子回路模型块

13、移相键控PSK解调接收和调制发送电子回路模型块

14、HDB3码形变换电子回路模型块，有分时钟、编码、解码三部分

15、FSK电力线载波通信电子回路模型块

16、数字通信系统ADPCM时钟、ADPCM输入输出、ADPCM接收、ADPCM发送电子回路模型块。

17、用电安全与触电急救虚拟拟真系统

系统应用二维与三维（3D）集合的虚拟画面，教导学员用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学员讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学员实行实训室安全用电教育，提升学员的安全意识，使学员学会一些自救的方法，让学员在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

通信系统原理综合实训台,通风系统局部功能测量试验实训台

技术功能数据：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机功能数据：风量2200m3/h ，风压1000 Pa，功率1.5KW。
3、局部抽吸排风罩，透明有机玻璃材料；实训管道直径Φ160mm。
4、毕托管流量计配斜管微压计测流速：测量范围-10-700pa。
5、斜管压差计测量排风罩压力分布，长度800mm,，带高度移位尺。
6、外观尺寸：1000×600×1900mm，外观为不锈钢可移动支撑架，带双刹车轮。
7、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础介绍：湿式报警系统基础介绍
2、设备认知：设定有最佳视角、设备详情（显露该设备的介绍或功能数据）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
3、原理展示：展示湿式报警系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部水流。配备练习模型块（内置4道选用题，选用正确与错误均有提醒）
4、设计布置：设定有选用题、计算题，每题均有计分，提供并上交后显露正确答案与得分
B、气体灭火系统
1、系统基础介绍：气体灭火系统基础介绍
2、设备认知：设定有最佳视角、设备详情（显露该设备的介绍或功能数据）、练习（内置8道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选用阀、烟感报警器、火灾报警控制器。
